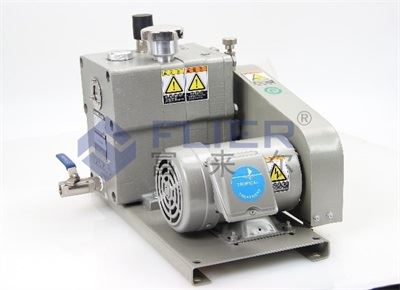

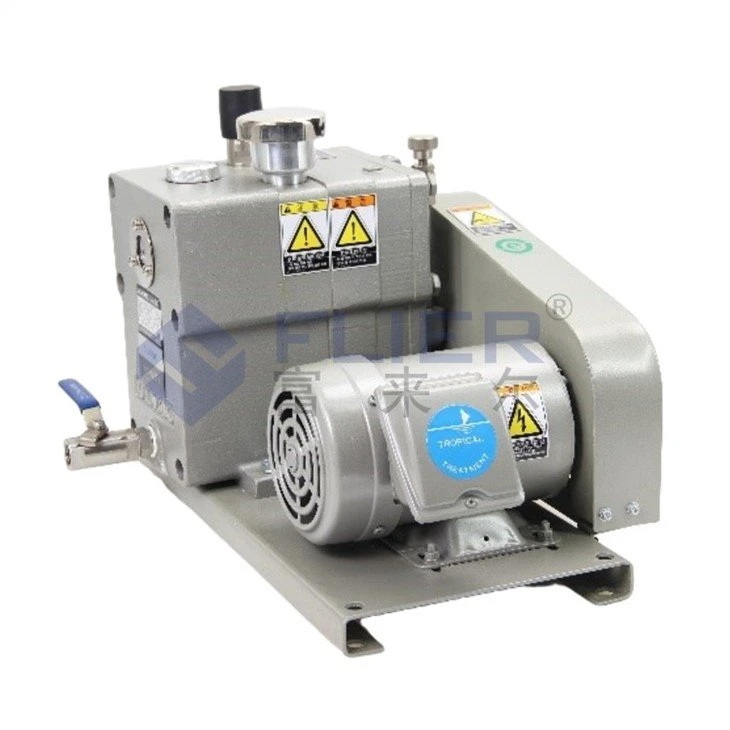

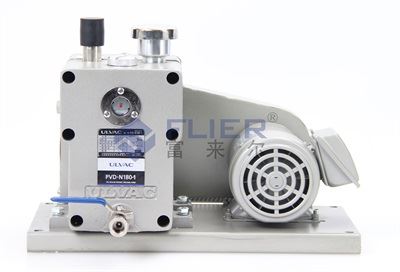

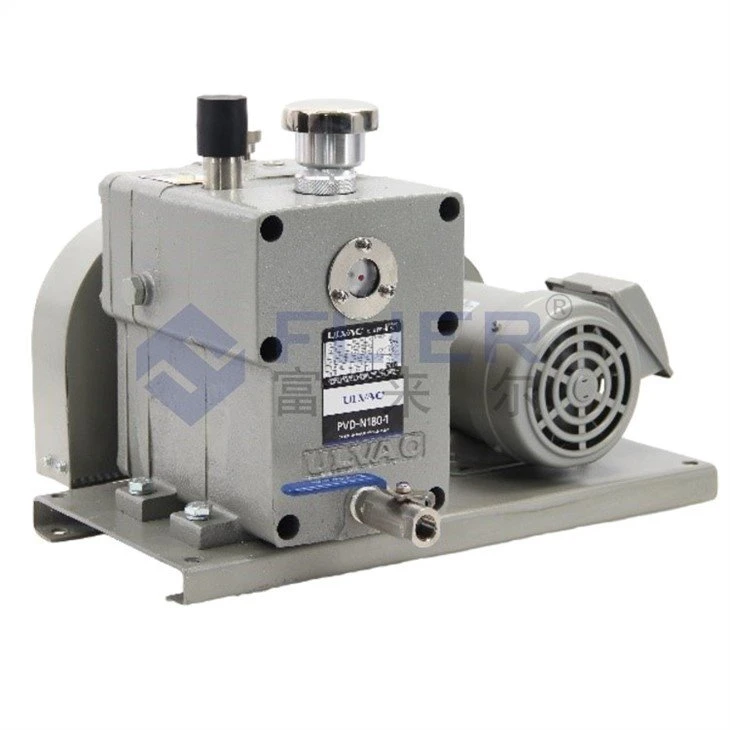

ULVAC PVD-N180

Вакуумний насос Afak

Вакуум - це перша життєва сила бромових охолоджувачів!

Поширені аксесуари

Масло для вакуумного насоса

Ущільнювальне кільце

Сильфон

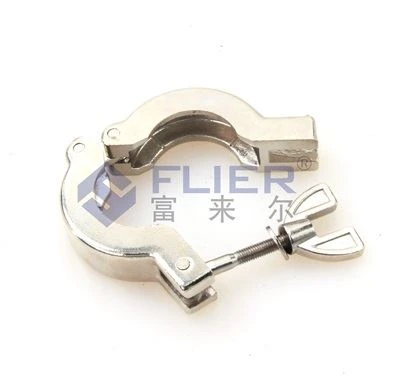

Затискач

Пояс

Масляне вікно

Технічні параметри

Модель PVD-N180 PVD-N180-1 PVD-N360 PVD-N360-1

Геометрична швидкість накачування

м³/год (л/хв) 50 Гц 9 (155) 19 (310)

60 Гц 11 (186) 22 (372)

Граничний тиск*1

Pa GP off*2 6,7 × 10

ГП відкрито*2 13.3

Необхідна потужність кВт (кількість полюсів) 0,4/(4) 0,75/(4)

Швидкість об/хв 50 Гц 500

60 Гц 600

Необхідний обсяг масла (л)*3 0,3 1,5 0,5 1,7

Максимальний об’єм очищеної води (г/год)*4100

Вага (кг) 44,5 50,5 54 62,5

Фільтр масляного туману (додатково) TMN151

Фактичний вакуум, досягнутий вакуумним насосом, становить 3-5pa, як правило, не більше 5pa.

*1 Кінцевий тиск, виміряний вакуумметром Пірані (транслітерація) за допомогою стандартного масла (ULVOIL R-7). Якщо виміряти манометром McGraw (транслітерація), то це приблизно 6,7 × 10-2

*2 GP OFF: Порт газового баласту закритий.

GP відкрито: Порт газового баласту повністю відкритий.

*3 Через різні типи масла для вакуумних насосів тиск пари, в'язкість масла тощо, а також властивості масла також різняться, що безпосередньо впливає на продуктивність насоса. Тому використовуйте вказане масло для вакуумного насоса.

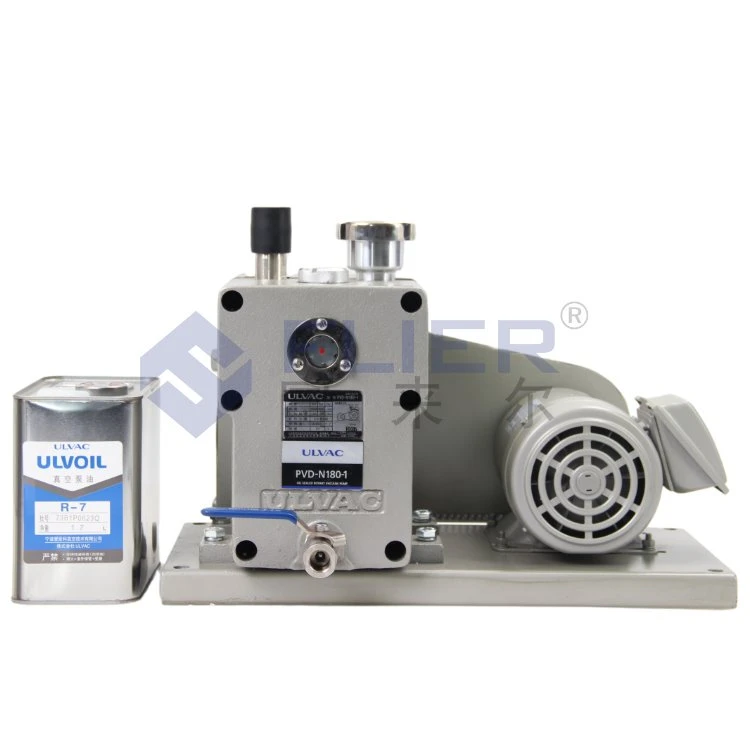

Використовуйте масло: ULVOIL R-7 (стандартне масло) ULVOIL R-4 (у холодних районах, де температура навколишнього середовища становить 4-10 ° C)

*4 Максимальна кількість води, яка може бути перероблена функцією газового баласту при змішуванні нафти (водяної пари).

Регулювання приводу ременя

Під час руху насоса PVD сила попереднього затягування ременя повинна бути помірною. Як правило, товщина ременя натискається вручну посередині ременя, щоб запобігти надмірному затягуванню та ковзанню.

Регулювання: Цього можна досягти, змінивши центральну відстань. При появі тріщин на поверхні ременя (старіння) його потрібно замінити.

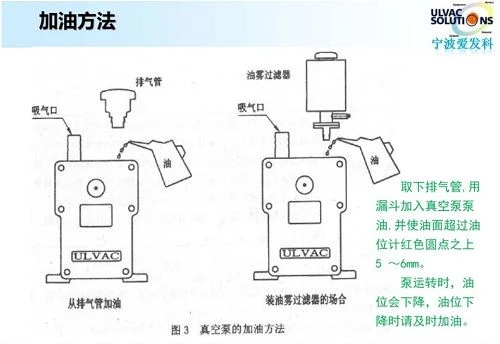

Спосіб заправки

Зразки олійного кольору

◇ Будь ласка, використовуйте вказане масло для вакуумного насоса. Якщо ви використовуєте інші види мастил, продуктивність насоса зменшиться, а термін служби скоротиться, і це більше не буде входити в рамки звіту про ремонт компанії&№39.

Operation Після роботи рівень масла знизиться приблизно на 1 см. Будь ласка, не запускайте, коли рівень масла нижче нижньої межі.

Під час роботи, якщо кількість масла не підходить, це зменшить продуктивність насоса та спричинить несправності. Якщо рівень масла нижчий за червону крапку 2 ~ 3 мм, кінцевий тиск може бути ненормальним, і виникне&«тремтіння &»; вихлопний звук.

Насос не можна експлуатувати до заправки, інакше насос буде пошкоджений.

Примітка: 1. Під час додавання масла для вакуумного насоса зробіть рівень масла на 5-6 мм вище червоної точки манометра. Під час роботи вакуумного насоса праву сторону завжди слід тримати над горизонтальною лінією.

2. Всмоктувальний отвір вакуумного насоса змінюється відповідно до використовуваного обладнання.

Зазвичай всмоктувальний отвір блоку Sanyo плоский (з'єднаний з гумовою трубкою з високим вакуумом). PortВсмоктувальний отвір агрегату Shuangliang має форму затискача (з'єднаний з сильфоном). SuВсмоктувальний отвір Ебари поступовий (з'єднаний зі сталевою дротяною трубкою).

Вимоги до часу та частоти перекачування вакуумного насоса

Час прокачування

Під час охолодження добре витягувати повітря між або перед роботою, бажано під час роботи.

У процесі нагрівання його слід повністю перекачувати перед роботою, навіть якщо він зупинений, його слід перекачувати лише тоді, коли температура головного двигуна висока або температура головного двигуна знижується. Не слід закачувати повітря одразу після або під час роботи.

Частота накачування

1. У проекті з охолодження газовий балон перекачують 2-3 рази на тиждень.

2. Під час нагрівання основний двигун слід перекачувати 1-2 рази на місяць. Протягом 1-2 місяців після введення в експлуатацію відкачування слід проводити регулярно.

Пов'язані документи

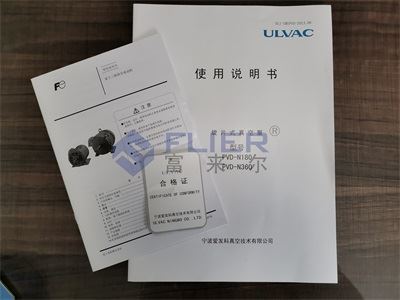

Кваліфікаційний сертифікат, посібник

Номінальне значення струму стандартного двигуна серії PVD

Модель Потужність двигуна (КВт) Номінальне значення струму (А) Відповідний провід мм2

50 Гц 60 Гц

380V 400V 415V 380V 440V 460V

PVD-N180 (-1) 0,4 1,2 1,15 1,2 1,0 1,0 1,0 0,75-1,25

PVD-N360 (-1) 0,75 1,8 1,8 1,8 1,6 1,6 1,6 0,75-2,0

Прогин і навантаження ременя трансмісії

Модель насоса Робоча частота (HZ) Технічні характеристики стрічки транспортера Кількість (штук) Стандартне значення прогину (мм) Діапазон навантаження на прогин

Натяг нової конвеєрної стрічки (Н/шт) При усуненні натягу (Н/шт)

PVD-N180 (-1)

PVD-N360 (-1) 50/60 A-32 Червоний 1 3,5 11-16 11-14

Вакуумний насос - це основне обладнання, яке використовується для вилучення газу з герметичної ємності для отримання вакууму. Вакуумні насоси відіграють важливу роль у виробництві, введенні в експлуатацію, капітальному ремонті та обслуговуванні агрегату. Швидкість перекачування та граничний вакуум вакуумного насоса є його найважливішими параметрами продуктивності.

Вимоги до вибору вакуумних насосів, що використовуються для установок абсорбції броміду літію

1. Має вищий граничний вакуум.

2. Швидкість перекачування висока.

3. Хороші показники газового баласту та тривалий інтервал заміни масла.

4. Відсутність вприскування палива, повернення палива після відключення.

5. Надійна робота та низький рівень шуму.

6. Конструкція з повітряним охолодженням, низька температура насоса.

Масло для вакуумного насоса

Для деяких застосувань масло вакуумного насоса зіпсується за короткий час. Початковий період заміни масла - 10 днів. Пізніше термін заміни масла визначається залежно від ступеня забруднення нафтою.

Коли надходження води занадто велике, масло легко емульгується і відбілює. Часто міняйте масло в насосі.

Простота обслуговування

Структура проста, кількість деталей невелика, а відновлюваність хороша, що зручно для обслуговування та капітального ремонту. Крім того, вакуумний насос з великим об'ємом масла оснащений нижнім зливним патрубком і спеціальним отвором для заправки масла, що зручно для регулярної заміни масла.

Тип великого об’єму масла

Після прийняття великого масляного бака це може зменшити вимірювання насоса, зменшити окислення та погіршення стану масла та продовжити термін служби масла. Крім того, для загального вакуумного пристрою можна зменшити ступінь забруднення оливи парою та пилом у всмоктувальному насосі, тим самим зменшивши частоту заміни масла та знизивши вартість використання.
